Toz Filtresi Jet Pulse JP-40-50 4.000-5.000 m³/h

Haviksan JP-40-50, 4.000 – 5.000 m³/h hava debisi aralığında çalışan orta boy jet pulse toz filtresidir. 26 m² filtre alanı, giriş modeliyle aynı 1770×1370 mm taban üzerinde daha yüksek bir filtre paketiyle (3250 mm gövde) elde edilir; zemin kaplama alanı artmadan kapasite yükselir. Birden fazla tezgâhın tek hatta toplandığı işletmeler için merkezi toz toplama ünitesi olarak boyutlandırılmıştır.

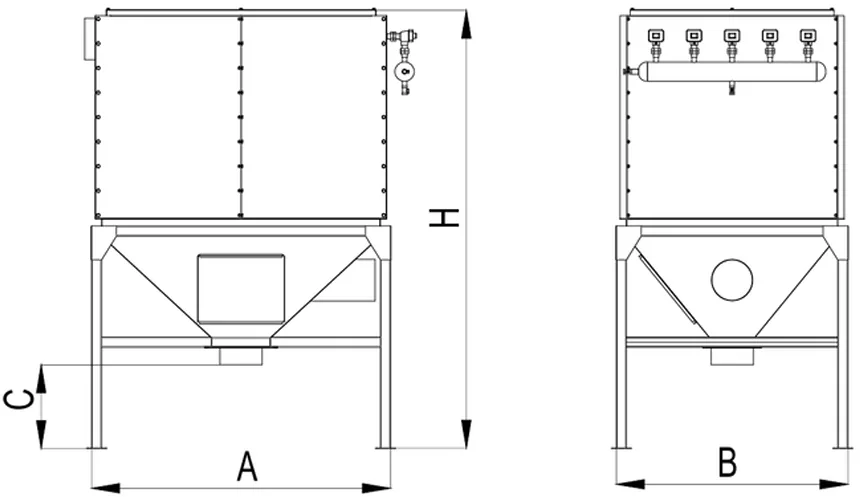

Teknik Değerler ve Ölçüler

26 m² filtre alanıyla hava/bez oranı üst debide 3,2 m/dak (5.000 ÷ (26×60)), alt debide 2,6 m/dak'dır. Ölçüler, malzeme cinsine ve transport hattı kayıplarına göre değişiklik gösterebilir; kesin ölçüler üretim öncesi onayınıza sunulur.

JP-40-50 Kimin İçin?

Saatte 6-8 hava değişimi hedefiyle 5.000 m³/h üst debi, 625-833 m³ hacme karşılık gelir — 3 m tavanla kabaca 200-275 m² imalat alanı. Pratikte bu boy, 2-4 makinenin tek emiş hattında birleştiği kurulumlarda seçilir: birden fazla marangoz tezgâhı, CNC işleme merkezi ile zımpara bölümünün ortak hattı ya da orta ölçekli bir toz boya tesisi. Nozul başına gereken debi makine tipine göre değiştiğinden kesin seçim, makine listesi üzerinden yapılır.

Jet Pulse Temizleme Nasıl Çalışır?

Filtre yüzeyinde biriken toz keki, basınçlı hava darbeleriyle periyodik olarak silkelenir ve bunkere düşer. Darbeler filtre gruplarına sırayla uygulanır; ünite çalışırken temizlik yapıldığı için emiş performansı düşmez. Patlatma sıklığı ve süresi, işlenen malzemenin toz yüküne göre kumanda panosundan ayarlanır; tesiste basınçlı hava hattı bulunması gerekir.

Standart Özellikler ve Opsiyonlar

• Otomatik filtre patlatma (jet pulse) sistemi

• Ayarlanabilir patlatma zamanı ve süresi

• Manuel bunker boşaltma (standart); zaman ayarlı, helezonlu veya hava kilitli (rotary valf) boşaltma seçenekleriyle imal edilebilir

• Toz ve boya uygulamaları için uygundur

Kullanım Alanları

Birden fazla tezgâhlı marangozhaneler ve mobilya imalathaneleri, toz boya tesisleri, CNC işleme merkezleri, zımpara-polisaj hatları ve orta ölçekli üretim atölyeleri. Emiş hattı birden fazla makineye bölünerek tek üniteyle merkezi toplama yapılır; hat uzadıkça basınç kaybı artacağından 1000 Pa bütçesi kroki üzerinden kontrol edilmelidir.

Bu Model Size Uygun mu?

Mevcut hattınız 4.000 m³/h'in altındaysa JP-25-30 (2.500-3.000 m³/h) yeterli olur ve yatırım maliyetini düşürür. 5.000 m³/h üzerine çıkacak bir büyüme planlanıyorsa doğrudan JP-70-80 (7.000-8.000 m³/h) boyuna geçmek ikinci yatırımı önler. Üç boyun tam karşılaştırması toz filtresi modelleri sayfasındadır; hattın emiş fanı için hücreli aspiratörler kategorisine bakabilirsiniz.

Montaj ve İşletme Notları

• 3250 mm gövde yüksekliğini ve bunker altı boşaltma payını kurulum planına dahil edin.

• Birden fazla makineli hatlarda kullanılmayan emiş ağızlarına damper koyun; toplam debi doğru dağılsın.

• Patlatma ayarını toz yüküne göre kademeli artırın; en seyrek yeterli ayar, basınçlı hava tüketimini düşürür.

• Helezonlu/hava kilitli boşaltma yoğun toz üreten hatlarda işletme yükünü azaltır — tercihi sipariş aşamasında netleştirin.

• Hat tasarımı için toz ve talaş toplama sistemleri rehberi yazımızdan yararlanabilirsiniz.

Neden Havalandırma Pazarı?

Haviksan üretimi ünite, bunker boşaltma tipi ve bağlantı ölçüleriyle birlikte projenize göre imal edilir. Fiyat üreticiden aracısız, KDV hariç net fiyattır; %20 KDV sepette eklenir. Makine listenizi ve hat krokinizi proje teklif formu üzerinden iletirseniz boyutlandırmayı birlikte doğrularız.
