Toz Filtresi Jet Pulse JP-70-80 7.000-8.000 m³/h

Haviksan JP-70-80, jet pulse toz filtresi ailesinin en büyük standart boyudur. 7.000 – 8.000 m³/h hava debisi ve 48 m² filtreleme yüzeyi ile büyük üretim tesislerinin merkezi toz toplama hatlarında, yüksek ve sürekli toz yükü altında çalışmak üzere boyutlandırılmıştır. 2450×1800 mm taban ve 3800 mm yükseklikteki gövde, ailenin en geniş filtre paketini taşır.

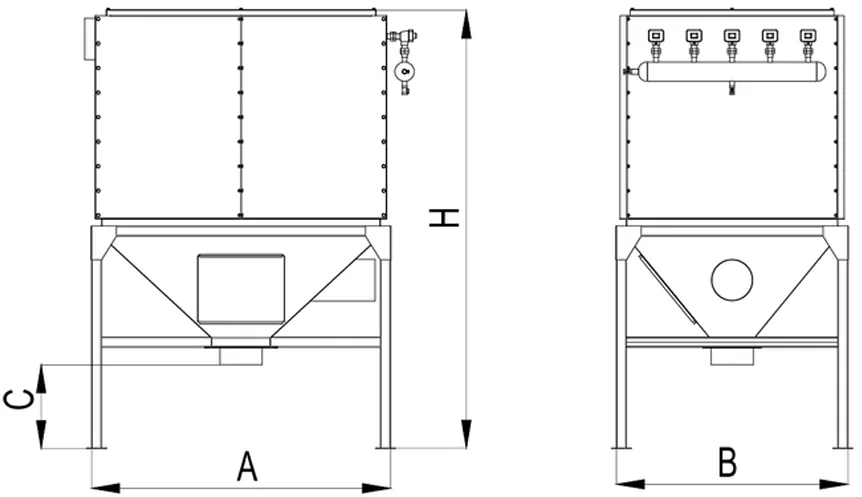

Teknik Değerler ve Ölçüler

48 m² filtre alanı, üst debide bile hava/bez oranını 2,8 m/dak (8.000 ÷ (48×60)) seviyesinde tutar; alt debide 2,4 m/dak'a iner. Düşük yüzey hızı, sürekli yük altında filtre ömrünü uzatan ve patlatma sıklığını azaltan ana etkendir. Ölçüler, malzeme cinsine ve transport hattı kayıplarına göre değişiklik gösterebilir.

JP-70-80 Kimin İçin?

Saatte 6-8 hava değişimi hedefiyle 8.000 m³/h üst debi 1.000-1.333 m³ hacme karşılık gelir — 3 m tavanlı bir tesiste kabaca 330-440 m² üretim alanı. Bu boy, çok sayıda emiş noktasının tek merkezi hatta toplandığı fabrika ölçeğindeki kurulumlar içindir: geniş mobilya üretim sahaları, birden fazla kabinli boya hatları, vardiya boyunca kesintisiz talaş üreten işleme parkları. Toplam ihtiyaç 8.000 m³/h'i aşıyorsa üniteler paralel çalıştırılır ya da ölçüler projeye özel büyütülür.

Jet Pulse Temizleme Nasıl Çalışır?

Filtre elemanlarının üzerinde biriken toz tabakası, kumanda panosundan ayarlanan aralıklarla uygulanan basınçlı hava darbeleriyle bunkere düşürülür. Temizlik ünite devredeyken bölge bölge yapıldığından emiş gücü sabit kalır — vardiya boyunca kesintisiz çalışan büyük hatlarda bu, üretim sürekliliğinin ön şartıdır. Sistem için tesiste basınçlı hava hattı bulunmalıdır.

Standart Özellikler ve Opsiyonlar

• Otomatik filtre patlatma (jet pulse) sistemi

• Ayarlanabilir patlatma zamanı ve süresi

• Manuel bunker boşaltma (standart); yoğun toz yükünde helezonlu veya hava kilitli sürekli tahliye önerilir, sipariş aşamasında belirlenir

• Toz ve boya uygulamaları için uygundur

Kullanım Alanları

Büyük mobilya ve ahşap işleme fabrikaları, çok noktadan emiş yapılan metal işleme tesisleri, toz boya hatları, sürekli üretim yapan imalathaneler. Merkezi hat tasarımında ana kanal kesiti, branşman dengeleri ve 1000 Pa basınç bütçesi birlikte değerlendirilir; kroki üzerinden kontrol bu boyda özellikle önemlidir.

Bu Model Size Uygun mu?

Toplam emiş ihtiyacınız 5.000 m³/h'in altında kalıyorsa JP-40-50 (4.000-5.000 m³/h) daha ekonomik bir seçimdir; küçük atölyeler için JP-25-30 (2.500-3.000 m³/h) üretilir. 8.000 m³/h üzeri ve özel basınç ihtiyaçlarında teklifle projeye özel imalat yapılır. Boyların tamamını toz filtresi modelleri sayfasında karşılaştırabilir, emiş fanı tarafı için hücreli aspiratörler kategorisini inceleyebilirsiniz.

Montaj ve İşletme Notları

• 3800 mm gövde yüksekliği için kurulum sahasında net yükseklik ve servis erişimi planlayın; yerleştirme genelde vinç/forklift ister.

• Nakliye ve yerleştirme sipariş aşamasında saha koşullarına göre planlanır.

• Bu ölçekte bunkerin manuel boşaltılması işletme yükü yaratır; helezonlu veya hava kilitli tahliyeyi değerlendirin.

• Patlatma sıklığını devreye alma sırasında toz yüküne göre kademeli ayarlayın.

• Merkezi hat tasarımına başlamadan toz ve talaş toplama sistemleri rehberi yazımızı inceleyebilirsiniz.
