Exproof (ATEX) Çatı Fanı Nedir?

Exproof çatı fanı, patlayıcı gaz veya toz bulunma ihtimali olan hacimlerin havasını çatıdan doğrudan dışarı atan, kıvılcım çıkarmayacak şekilde tasarlanmış ATEX sertifikalı radyal fandır. Sektörde ATEX çatı aspiratörü veya patlama korumalı çatı fanı olarak da anılır. Kanal hattı kurmadan, tehlikeli havayı en kısa yoldan bina dışına vermesi en büyük avantajıdır; bu hem basınç kaybını hem kanal içinde gaz birikme riskini azaltır. Bu sayfa Çatı Fanları kategorisinin bir parçasıdır.

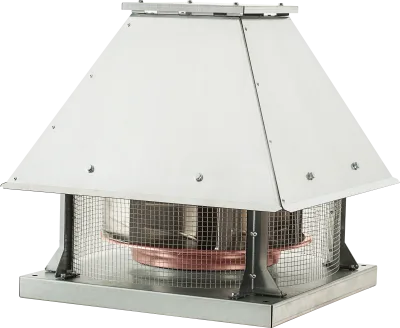

Havalandırma Pazarı'nda BVN üretimi 10 exproof çatı fanı modeli bulunur; kapasiteler 1.000 m³/h ile 17.000 m³/h arasındadır. Tabanı, şapkası ve kanatları galvaniz çelik sacdan, fan göbeği alüminyumdan üretilir; doğrudan tahrikli, geriye eğik ve seyrek kanatlı yapıdadır. Yatay atışlı tasarım sayesinde atılan hava çatı yüzeyine değil, yanlara doğru dağıtılır.

Exproof Çatı Fanının Ayırt Edici Özellikleri

• Kıvılcım çıkarmaz malzeme çifti — Alüminyum göbek ile galvaniz çelik gövde birlikte kullanıldığında sürtme durumunda tutuşma kaynağı oluşmaz; ATEX tasarımının temel ilkesi budur.
• Geriye eğik seyrek kanat — Seyrek kanat yapısı toz ve yapışkan zerreciklerin kanat üzerinde birikmesini zorlaştırır; bu hem dengesizliği hem periyodik temizlik ihtiyacını azaltır.
• Doğrudan tahrik — Kayış-kasnak olmadığı için kayış aşınmasından kaynaklanan statik elektrik ve ısınma riski ortadan kalkar.
• Yatay atış — Egzoz havası yanlara verilir; çatıdaki diğer ekipmanların ve taze hava emiş noktalarının kirlenmesi önlenir.

Kanal hattı içinde montaj gerekiyorsa exproof kanal tipi fanlar tercih edilir; standart (patlayıcı olmayan) ortamların çatı egzozu için yatay atışlı çatı fanları uygundur.

Exproof Çatı Fanı Nasıl Seçilir? (3 Adımda)

1. Adım — Bölge (Zone) Sınıfını ve Sertifikayı Doğrulayın

Seçim, fan modelinden önce ortamın tehlike sınıfıyla başlar. Gaz ortamları Zone 0/1/2, toz ortamları Zone 20/21/22 olarak sınıflandırılır; sayı küçüldükçe tehlikeli atmosferin bulunma süresi ve ekipmandan beklenen koruma seviyesi artar. Seçilecek fanın sertifika kategorisi, tesisin patlamadan korunma dokümanındaki bölge tanımıyla uyumlu olmak zorundadır. Bu bir tercih değil, mevzuat gereğidir.

2. Adım — Debiyi Hava Değişim Sayısından Hesaplayın

Patlayıcı ortam havalandırmasında amaç, gaz veya buharın alt patlama sınırının (LEL) çok altında tutulmasıdır. Hesap iki adımdır:

Hacim (m³) = en × boy × yükseklik  →  Debi (m³/h) = hacim × saatlik hava değişim sayısı

Örnek: 15 m × 10 m ölçüsünde ve 5 m yüksekliğindeki bir solvent deposunun hacmi 15 × 10 × 5 = 750 m³'tür. Bu tür hacimlerde 12 kat değişim uygulanırsa gerekli debi 750 × 12 = 9.000 m³/h olur ve kataloğumuzun üst-orta bandına denk gelir. Kesin değer tesisin risk değerlendirmesiyle belirlenmelidir.

3. Adım — Çatı Yapısına ve Atış Yönüne Göre Modeli Seçin

• Düz çatı, çevrede taze hava emişi var → yatay atışlı model; egzoz havası emiş noktasından uzağa dağıtılır.
• Yağmur suyu riski → şapkalı gövde ve tahliye delikli tabanlı modeller tercih edilmelidir.
• Yüksek basınç gerekiyor (uzun kanal, filtre) → çatı fanı yerine exproof radyal (salyangoz) fan uygundur.
• Kanal hattı üzerinde montaj → exproof kanal tipi fan.

Exproof Çatı Fanı Kullanım Alanları

• Kimyasal madde ve solvent depoları — Buhar birikiminin sürekli tahliyesi.
• Boyahane ve tiner kabinleri — Sprey boya sırasında yoğun çözücü buharı oluşur.
• Akü şarj odaları — Şarjda açığa çıkan hidrojen tavanda birikir; çatıdan tahliye en doğrudan çözümdür.
• Akaryakıt istasyonu teknik hacimleri — Hidrokarbon buharı riski.
• Un, yem ve şeker üretimi — Organik toz patlaması riski taşıyan üretim hacimleri.
• Atık ve arıtma tesisleri — Metan ve hidrojen sülfür birikimi.

Montaj ve Kullanım İpuçları

• Sertifika sınıfını projeye göre doğrulayın. Fanın ATEX kategorisi tesisin bölge sınıfıyla uyumlu olmalıdır; uyumsuz seçim yasal sorumluluk doğurur.
• Topraklamayı ihmal etmeyin. Statik elektrik birikimi tek başına tutuşma kaynağıdır; gövde ve bağlantı elemanları usulüne uygun topraklanmalıdır.
• Emiş noktasını gaz yoğunluğuna göre planlayın. Hidrojen gibi hafif gazlar tavanda, LPG ve solvent buharı gibi ağır gazlar tabanda birikir; çatı fanı hafif gazlarda doğrudan, ağır gazlarda kanal desteğiyle çözüm üretir.
• Yağmur ve kar suyunu yönetin. Şapka ve tahliye deliklerinin açık olduğundan emin olun; tıkalı tahliye baca içine su girmesine yol açar.
• Sürekli çalıştırın veya dedektöre bağlayın. Aralıklı havalandırma iki çalışma arasında gaz birikimine izin verebilir.
• Titreşimi izleyin. Artan titreşim kanadın gövdeye yaklaştığını gösterebilir; bu ortamda ciddi risktir.
• Bakımı kayıt altına alın. Kanat-gövde açıklığı, rulman durumu ve topraklama direnci düzenli kontrol edilmeli, kayıt tutulmalıdır.

Exproof Çatı Fanı Fiyatlarını Ne Belirler?

Exproof modeller standart eşdeğerlerine göre belirgin şekilde yüksek fiyatlıdır; sebebi malzeme ve üretim disiplinidir. Alüminyum göbek, galvaniz çelik gövde, dar üretim toleransları, ATEX sertifikalı motor ve belgelendirme süreci maliyeti doğrudan artırır. Debi kapasitesi de fiyat bandını genişletir: 1.000 m³/h'lik bir model ile 17.000 m³/h'lik bir model arasında hem gövde hem motor açısından büyük fark vardır. Havalandırma Pazarı'nda ürünler üreticiden aracısız sunulur, kredi kartına 12 taksit imkânı vardır. Fiyatlar KDV hariç nettir; %20 KDV sepette eklenir.

Neden Havalandırma Pazarı'ndan Exproof Çatı Fanı Almalısınız?

• Üreticiden aracısız — HAVİKSAN güvencesiyle sertifikalı ürün.
• Geniş kapasite bandı — 1.000-17.000 m³/h aralığında 10 model.
• Ücretsiz mühendislik desteği — Mahal ölçüsü ve tehlike sınıfı bilgilerinizi iletin, doğru sertifika kategorisini birlikte belirleyelim.
• Özel imalat — Proje bazlı özel debi ve bağlantı çözümleri.
• Güvenli alışveriş — 12 taksit, 14 gün iade hakkı, stoktan hızlı kargo.

Exproof seçimi bir güvenlik kararıdır ve tesisin patlamadan korunma dokümanıyla uyumlu olmalıdır. Mahal ölçülerinizi, ortamdaki gaz veya toz cinsini ve tanımlı bölge sınıfını bize iletin. Konu hakkında ayrıntı için exproof fanlar rehberimizi, çatı uygulamaları için çatı tipi fanlar ve baca şapkaları yazımızı okuyabilir, sıkça sorulan sorular sayfamıza göz atabilirsiniz.
