Çatı Tipi Duman Egzoz Fanı Nedir?

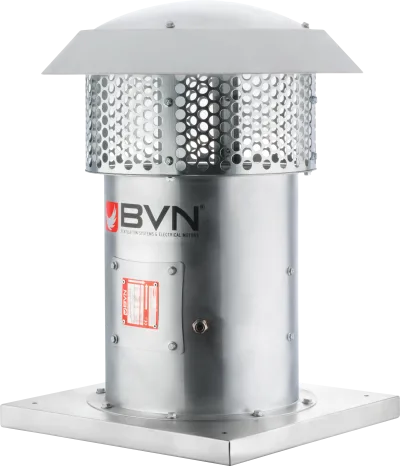

Çatı tipi duman egzoz fanı, yangın sırasında oluşan sıcak dumanı çatıdan doğrudan dışarı atan, yüksek sıcaklıkta çalışacak şekilde sertifikalandırılmış aksiyel fandır. Sektörde duman tahliye fanı veya yangın egzoz çatı fanı olarak anılır. Normal havalandırma fanından farkı, motor ve gövdesinin yangın koşullarında dayanacak şekilde tasarlanmış ve EN 12101-3 ve CE sertifikalarına sahip olmasıdır. Modeller, talep edilmesi hâlinde 300 °C ve 400 °C'de 2 saat kesintisiz çalışabilecek şekilde imal edilir. Bu sayfa Çatı Fanları kategorisinin bir parçasıdır.

Havalandırma Pazarı'nda BVN üretimi 11 çatı tipi duman egzoz fanı modeli bulunur; kapasiteler 3.600 m³/h ile 115.000 m³/h, basınç değerleri 210 Pa ile 900 Pa arasındadır. Kanat açıları ayarlanabilir olduğundan aynı gövde farklı debi-basınç noktalarında çalışabilir; bu, proje esnekliği sağlar.

Sıcaklık Dayanımı ve Sertifika Durumu

• Standart sertifika — Seri EN 12101-3 ve CE sertifikalarına sahiptir; duman kontrol sistemlerinde kullanılmak üzere tasarlanmıştır.
• 300 °C ve 400 °C versiyonu isteğe bağlıdır — Fiyat listesindeki modeller standart üretimdir; yüksek sıcaklık dayanımlı versiyon talep üzerine imal edilir ve teklifle fiyatlanır.
• Kanat açısı ayarı — Proje debisi ve basıncı hesaplandıktan sonra kanat açısı buna göre ayarlanır; fabrika ayarı her projeye uymaz.
• Sistem bütünlüğü — Duman egzozu tek başına yeterli değildir; taze hava girişi ve basınçlandırma ile birlikte kurgulanmalıdır.

Hücre içinde montaj gerekiyorsa hücreli duman egzoz modelleri, doğrudan F300 sertifikalı stok ürün gerekiyorsa aksiyel duman egzoz fanları (F300) tercih edilir.

Çatı Tipi Duman Egzoz Fanı Nasıl Seçilir? (3 Adımda)

1. Adım — Yönetmeliğin İstediği Sıcaklık Dayanımını Belirleyin

Gerekli dayanım tasarımcının tercihi değil, yapı sınıfı ve yangın yönetmeliğinin sonucudur. Kapalı otopark, AVM ve depo gibi yapılarda genellikle 300 °C dayanım istenir; özel risk taşıyan hacimlerde 400 °C'ye çıkılır. Bu seri, talep edilmesi hâlinde ilgili versiyonda imal edilir; belgeler yangın projesiyle uyumlu olmak zorundadır.

2. Adım — Duman Tahliye Debisini Hesaplayın

Duman egzozunda debi, konfor havalandırmasına göre çok daha yüksektir çünkü amaç ortam havasını yenilemek değil, oluşan dumanı belirli bir yükseklikte tutmaktır. Kapalı otopark uygulamalarında yaygın yaklaşım saatlik 6-10 hava değişimidir. Örnek: 40 m × 25 m ölçüsünde ve 3 m yüksekliğindeki bir kapalı otoparkın hacmi 40 × 25 × 3 = 3.000 m³'tür; 9 kat değişimle gerekli debi 3.000 × 9 = 27.000 m³/h olur. Kataloğumuzun üst modelleri 115.000 m³/h'e kadar çıkarak büyük otopark ve endüstriyel hacim senaryolarını karşılar. Kesin değer yangın projesine göre hesaplanmalıdır.

3. Adım — Basınç ve Taze Hava Girişini Planlayın

• Kanal hattı kısa, doğrudan çatı atışı → 210-400 Pa bandındaki modeller yeterlidir.
• Uzun kanal, dirsek ve damper var → 600-900 Pa bandındaki yüksek basınçlı modeller gerekir.
• Taze hava girişi → Atılan hava kadar temiz havanın girmesi şarttır; aksi halde fan etiketindeki debiyi veremez.
• Kaçış yolları → Duman egzozu, merdiven basınçlandırma sistemiyle birlikte tasarlanmalıdır.

Çatı Tipi Duman Egzoz Fanı Kullanım Alanları

• Kapalı otoparklar — En yaygın uygulama; jet fanlı duman kontrol sistemleriyle birlikte çalışır.
• Alışveriş merkezleri — Atrium ve mağaza hacimlerinin duman tahliyesi.
• Depo ve lojistik yapıları — Yüksek yangın yükü nedeniyle yüksek kapasiteli modeller gerekir.
• Endüstriyel üretim tesisleri — Üretim hacimlerinin duman kontrolü.
• Otel ve hastane teknik hacimleri — Tahliyenin yavaş olduğu yapılarda kritik önemde.
• Kapalı spor salonları ve toplanma yapıları — Yüksek kullanıcı yoğunluğu.

Montaj ve Kullanım İpuçları

• Belgeleri ve etiketi saklayın. Yangın denetimlerinde ürünün sertifika ve sıcaklık dayanım belgeleri istenir.
• Kanat açısını proje değerine ayarlayın. Hesaplanan debi-basınç noktasına göre ayar yapılmalıdır; fabrika ayarı genel amaçlıdır.
• Taze hava girişini boyutlandırın. Egzoz debisi kadar giriş alanı sağlanmazsa sistem hedeflenen performansı veremez.
• Yangın damperleriyle birlikte tasarlayın. Duman kontrolü fan, damper ve otomasyonun birlikte çalışmasıdır.
• Periyodik test yapın. Yangın senaryosu ekipmanı yılda en az bir kez gerçek koşulda denenmelidir; uzun süre çalışmayan fanlarda rulman ve motor sorunları ancak testle fark edilir.
• Kablolamayı yangına dayanıklı seçin. Fan yangında çalışacaksa besleme hattının da o süre boyunca ayakta kalması gerekir.
• Titreşim ve gürültüyü izole edin. Fan ile kanal arasına esnek bağlantı, taban altına titreşim takozu konmalıdır.

Çatı Tipi Duman Egzoz Fanı Fiyatlarını Ne Belirler?

Fiyatı belirleyen başlıca etkenler sertifika sınıfı , debi kapasitesi, basınç değeri ve motor gücüdür. Yüksek sıcaklıkta çalışacak motor ve gövde tasarımı ile EN 12101-3 test/belgelendirme süreci maliyeti doğrudan artırır. 3.600 m³/h'lik bir model ile 115.000 m³/h'lik bir model arasında hem malzeme hem motor açısından büyük fark bulunur; 210 Pa ile 900 Pa basınç bandı da fiyatı etkiler. Havalandırma Pazarı'nda ürünler üreticiden aracısız sunulur, kredi kartına 12 taksit imkânı vardır. Fiyatlar KDV hariç nettir; %20 KDV sepette eklenir.

Neden Havalandırma Pazarı'ndan Duman Egzoz Fanı Almalısınız?

• Üreticiden aracısız — HAVİKSAN güvencesiyle sertifikalı ürün.
• Geniş kapasite bandı — 3.600-115.000 m³/h ve 210-900 Pa aralığında 11 model.
• Ücretsiz mühendislik desteği — Otopark/depo ölçülerinizi ve yangın projesi gereksinimlerinizi iletin, debi ve basınç hesabını birlikte yapalım.
• Özel imalat — Proje bazlı özel debi, basınç ve bağlantı çözümleri.
• Güvenli alışveriş — 12 taksit, 14 gün iade hakkı, stoktan hızlı kargo.

Duman egzozu bir can güvenliği sistemidir; seçim yangın projesiyle uyumlu olmalıdır. Mahal ölçülerinizi, yapı sınıfını ve yönetmeliğin istediği sertifika seviyesini bize iletin. Ayrıntılı bilgi için duman egzoz fanları ve F300/F400 rehberimizi, otopark uygulamaları için jet fan ile kapalı otopark havalandırması yazımızı okuyabilirsiniz.
