OMG Z Serisi Salyangoz Fan Fiyatları – Alçak Basınçlı

Z Serisi Salyangoz Fan Nedir?

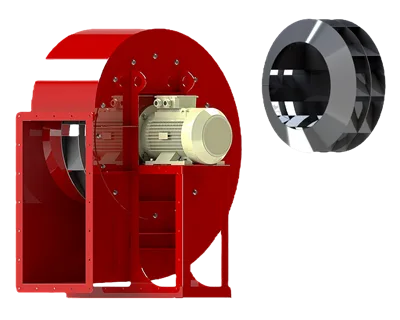

Z serisi salyangoz fan, kare kesitli salyangoz gövde içine yerleştirilmiş, geriye eğik seyrek kanatlı radyal çarkla çalışan alçak basınçlı endüstriyel fan ailesidir. Fan havayı çarkın merkezinden (emiş ağzından) alır, kanatlar arasında hızlandırır ve gövdenin genişleyen kesitinde bu hızı basınca çevirerek emiş eksenine 90° açıyla dışarı atar. Bu nedenle sektörde kare tip radyal fan, kare gövdeli salyangoz aspiratör, geriye eğik kanatlı radyal aspiratör adlarıyla da anılır. Geriye eğik (backward curved) seyrek kanat yapısı, öne eğik sık kanatlı çarklara kıyasla daha yüksek verim sağlar; kanatlar arasındaki geniş açıklık sayesinde hafif toz ve lif taşıyan havada kanat yüzeyinde daha az birikme olur, fan zamanla debi kaybetmez. Daha geniş bir seçki için Salyangoz Fanlar kategorisinin tamamına göz atabilirsiniz. Bu gruptan stoktan hazır örnek bir model: Kare Tip Alçak Basınçlı Geriye Eğik Seyrek Kanatlı OMG Z8 Salyangoz Fan 41000 m³/h.

Havalandırma Pazarı stoklarında Z serisi 14 farklı model ile listelenir. Debi aralığı 5.000 m³/h ile 100.000 m³/h, motor güçleri ise 0,75 kW ile 37 kW arasında kademelenir. Yani aynı gövde konseptiyle hem orta ölçekli bir atölyenin genel egzozu hem de büyük bir üretim holünün taze hava beslemesi çözülebilir. Tüm modeller stoktan satılır, kredi kartına 12 taksit imkânı sunulur ve stokta bulunan ürünler hızlı kargoyla sevk edilir; ölçü, gövde pozisyonu veya bağlantı detayı farklı istenen projelerde özel imalat yapılır.

Z Serisi Salyangoz Fan Çeşitleri

Z serisi içindeki ayrım, gövde ve çark büyüklüğüne bağlı debi kademeleridir. Model numarası büyüdükçe gövde ölçüsü, emiş ağzı ve motor gücü birlikte artar:

• OMG Z1 – 5.000 m³/h — Serinin en küçük kademesi. Küçük atölye, imalathane, kazan dairesi ve orta büyüklükte ticari mahal egzozu için başlangıç modeli.
• OMG Z2 – 8.000 m³/h — Tek bir üretim bölümünün ya da orta ölçekli bir mutfak/kurutma hattının genel havalandırması için yaygın tercih.
• OMG Z3 – 11.000 m³/h — Birden fazla emiş noktasının tek kanal hattında toplandığı uygulamalarda ara kademe.
• OMG Z4 – 16.000 m³/h — Depo, lojistik alanı ve tekstil bölümlerinde tavan seviyesinden sıcak hava atma uygulamalarında kullanılır.
• OMG Z5 – 20.000 m³/h — Büyük hacimli üretim alanlarında saatlik hava değişimini karşılayan ana egzoz fanı kademesi.
• OMG Z6 – 25.000 m³/h — Yüksek ısı yükü olan mahallerde (pres, fırın, dökme hatları çevresi) yoğun hava sirkülasyonu için.
• OMG Z7 – 32.000 m³/h — Hol tipi tesislerde tek fanla çözülen büyük debili taze hava/egzoz uygulamaları.
• OMG Z8 – 41.000 m³/h — Çok bölümlü tesislerde merkezi egzoz kademesi.
• Üst kademeler — Seri, Z8'in üzerinde devam ederek toplam 14 modelle 100.000 m³/h debiye kadar uzanır. Bu kademeler genellikle proje bazlı büyük tesis havalandırmasında, yüksek güçlü motorlarla kullanılır.

Z serisinin ikinci ayrım ekseni gövde tipidir: kare tip gövde, fanın kanal ağzına flanşla düz bağlanmasını ve gerektiğinde bir hücre/kabin içine oturtulmasını kolaylaştırır. Aynı gövde konseptinin İN varyantı sitede ayrı bir kategori olarak listelenir; hangi varyantın projenize uygun olduğundan emin değilseniz Z İN serisi salyangoz fan sayfasını da inceleyin. Tahrik biçimi olarak kayış kasnaklı bir çözüm gerekiyorsa (devrin kasnak oranıyla ayarlanacağı, motorun hava akışı dışında kalması istenen uygulamalar) BFKK serisi kayış kasnaklı salyangoz fan kategorisi doğru adrestir.

Z Serisi Salyangoz Fan Nasıl Seçilir? (3 Adımda)

1. Adım: Gerekli Debiyi (m³/h) Hesaplayın

Salyangoz fan seçiminin ilk adımı her zaman debidir. Kullanılan temel formül şudur: Debi (m³/h) = Mahal Hacmi (m³) × Saatlik Hava Değişim Sayısı. Mahal hacmi taban alanı ile net yüksekliğin çarpımıdır. Saatlik hava değişim sayısı ise kullanım amacına göre değişir:

• Depo, arşiv, soğuk imalat alanı: saatte 3-5 kez
• Genel üretim atölyesi, montaj hattı: saatte 6-10 kez
• Isı yükü yüksek bölümler (pres, fırın, kaynak çevresi): saatte 15-25 kez
• Ticari mutfak, kurutma ve nem yükü olan hatlar: saatte 20-30 kez

İşlenmiş örnek: 250 m² taban alanına ve 4 m net yüksekliğe sahip bir imalat atölyesinin hacmi 250 × 4 = 1.000 m³'tür. Saatte 5 hava değişimi hedeflenirse gereken debi 1.000 × 5 = 5.000 m³/h olur; bu değer serinin ilk kademesi olan Z1 modeline denk gelir. Aynı atölye 1.000 m² tabana ve 4 m yüksekliğe çıkarsa hacim 4.000 m³, saatte 5 değişim için gereken debi 20.000 m³/h olur ve seçim Z5 kademesine kayar. Isı yükü nedeniyle aynı 4.000 m³'lük hacimde saatte 8 değişim gerekiyorsa hesap 32.000 m³/h'ye, yani Z7 kademesine çıkar. Görüldüğü gibi metrekare değişmese bile hava değişim sayısı seçimi bir-iki kademe kaydırabilir; bu yüzden yükseklik ve kullanım amacı mutlaka hesaba girmelidir.

2. Adım: Hattın Basınç Kaybını Kontrol Edin

Doğru debiyi bulmak tek başına yeterli değildir; fanın bu debiyi hangi statik basınçta vermesi gerektiği de belirlenmelidir. Kanal hattındaki kayıp yaklaşık olarak ΔP = R × L (birim direnç × kanal uzunluğu) ile hesaplanır; buna dirsek, redüksiyon, menfez, damper ve filtre kayıpları eklenir. Pratik kural: her 90° dirsek, düz kanalda birkaç metreye eşdeğer ek kayıp yaratır; kirlenmiş bir filtre ise hattın toplam direncini ciddi biçimde yükseltir.

Z serisi alçak basınçlı sınıftadır: yüksek debiyi düşük statik basınçta, yüksek verimle üretmek üzere kademelenmiştir. Bu nedenle kısa ve geniş kanal hatları, doğrudan duvar/çatı atışlı egzozlar ve düşük dirençli taze hava besleme hatları için idealdir. Hattınız uzunsa, çok sayıda dirsek içeriyorsa veya filtre/yıkayıcı gibi yüksek dirençli eleman varsa alçak basınçlı bir fan “çalışıyor ama hava gelmiyor” tablosuna yol açar: motor döner, ses vardır, menfezden hissedilir hava çıkmaz. Böyle durumlarda basınç sınıfını yükseltmek gerekir; orta basınçlı K serisi, orta basınçlı D serisi veya yüksek basınçlı A serisi kategorilerini karşılaştırın. Basınç ihtiyacı orta ile yüksek arasında değişken bir aralıktaysa CPS serisi de değerlendirilebilir.

3. Adım: Ortam Koşullarına ve Taşınan Havaya Göre Tip Belirleyin

• Temiz veya hafif tozlu hava, normal sıcaklık: Z serisi doğru seçimdir; geriye eğik seyrek kanat verim ve temizlik açısından avantaj sağlar.
• Patlayıcı/parlayıcı ortam (boyahane, solvent, gaz riski): Standart fan kullanılmaz; EXPROOF (IP65) ASX serisi salyangoz fan tercih edilmelidir.
• Yoğun talaş, toz ve zımpara atığı toplama: Havanın filtre edilerek toplanması gerekir; MTE serisi mobil toz emme ünitesi ve MDE serisi mobil toz emme ünitesi bu iş için tasarlanmıştır.
• Kanalsız, mahal içi hava karıştırma/serinletme: Kanal hattı yoksa radyal fan yerine SF serisi sirkülasyon fanı daha uygundur.
• Cihaz/pano soğutması, sık kanatlı çark ihtiyacı: ODRS serisi salyangoz soğutma fanı kategorisine bakın.
• Radyal (düz) kanatlı gövde tercih ediliyorsa: Aynı kare tip alçak basınçlı sınıfta KT serisi alternatiftir.

Z Serisi Salyangoz Fan Kullanım Alanları

• İmalat atölyeleri ve üretim holleri: Tavan seviyesinden biriken sıcak havanın atılması ve tabandan taze hava girişiyle dengeli bir hava değişimi kurulması. 5.000–41.000 m³/h aralığındaki kademeler bu iş için en sık seçilen modellerdir.
• Tekstil ve konfeksiyon: Lif ve uçuntu içeren havada seyrek geriye eğik kanat, sık kanatlı çarklara göre daha az birikme yaptığı için tercih edilir.
• Gıda üretimi ve kurutma hatları: Nem ve sıcak havanın sürekli tahliyesi; proses hattı üzerinden yapılan lokal egzoz uygulamaları.
• Depo ve lojistik alanları: Yaz aylarında çatı altında biriken sıcak havanın atılması, koku ve egzoz gazının seyreltilmesi. Genellikle saatte 3-5 hava değişimiyle boyutlandırılır.
• Ticari mutfaklar: Yağ filtreleri arkasındaki toplama kanalından yapılan genel egzoz. Kanal hattı kısa ve geniş kesitliyse alçak basınçlı Z kademeleri yeterli olur.
• Hayvan barınakları ve tarımsal tesisler: Amonyak/nem birikiminin sürekli tahliyesi için yüksek debili, düşük basınçlı çalışma profili uygundur.
• Klima/havalandırma hücreleri: Kare gövde yapısı sayesinde fan, bir kabin ya da hücre içine oturtularak santral tipi çözümlerin fan bölümü olarak kullanılabilir.
• Kazan daireleri ve teknik hacimler: Yanma havası beslemesi ve mahal sıcaklığının kontrol altında tutulması.

Montaj ve Kullanım İpuçları

• Dönüş yönü ve gövde pozisyonu: Salyangoz gövdede hava çıkışı tek yöne ve tek dönüş yönüne göre imal edilir. Fanı yerleştirmeden önce çıkış ağzının kanal hattına doğru baktığından ve motorun etiketindeki dönüş yönüne uygun bağlandığından emin olun; trifaze motorlarda faz sırası ters bağlanırsa fan döner ama debi vermez.
• Esnek (flex) bağlantı kullanın: Fan ile kanal arasına esnek bağlantı elemanı konularak titreşimin kanal hattına ve yapıya iletilmesi engellenir; bu aynı zamanda gürültüyü belirgin biçimde düşürür.
• Titreşim takozu ve sağlam kaide: Fan, düzlemi bozulmayan sağlam bir kaideye titreşim takozlarıyla oturtulmalıdır. Eğilen kaide, çark-gövde mesafesini bozarak sürtünme ve titreşim yapar.
• Emiş ağzının önünü kapatmayın: Emiş tarafında yeterli serbest mesafe bırakılmadığında fan katalog debisine ulaşamaz. Duvara çok yakın montajlarda emiş ağzı ile duvar arası mesafeye dikkat edin.
• Kanal kesitini daraltmayın: Fan çıkışının hemen ardındaki ani daralma veya dirsek, hattın direncini artırıp verimi düşürür. Çıkıştan sonra kısa bir düz kanal parçası bırakmak akışı düzeltir.
• Motor koruması şart: Trifaze motorlar termik manyetik şalter ile korunmalıdır. Devir ayarı gereken uygulamalarda frekans invertörü kullanılır; motorun etiket değerleri invertör seçimine esas alınır.
• Periyodik temizlik: Seyrek kanatlı çark daha az kirlense de tozlu ortamlarda çark ve gövde iç yüzeyi belirli aralıklarla temizlenmelidir. Kanat üzerindeki dengesiz birikme titreşimin en yaygın nedenidir.
• Dış ortam montajı: Fan açık alana konuluyorsa motor ve elektrik bağlantıları yağmura karşı korunmalı, emiş/atış ağzına uygun koruma elemanı takılmalıdır.

Z Serisi Salyangoz Fan Fiyatlarını Ne Belirler?

Z serisi salyangoz fan fiyatı öncelikle modelin debi kademesine bağlıdır: kademe büyüdükçe gövde sacı, çark çapı ve motor gücü birlikte artar. Serinin 0,75 kW ile 37 kW arasında değişen motor güçleri, fiyat farkının en belirleyici kalemidir. Bunun yanında gövde sac kalınlığı ve yüzey koruması (boya/galvaniz), çalışma noktasına göre seçilen çark dengelemesi, esnek bağlantı–titreşim takozu–koruma teli gibi aksesuarlar, devir kontrolü için ilave edilen frekans invertörü ve standart dışı ölçü/çıkış pozisyonu talepleri fiyatı etkiler. Havalandırma Pazarı, HAVİKSAN üretim altyapısıyla aracı katmanı olmadan satış yaptığı için aynı teknik özellikte daha rekabetçi fiyat sunar; tüm modellerde kredi kartına 12 taksit imkânı geçerlidir.

Neden Havalandırma Pazarı'ndan Z Serisi Salyangoz Fan Almalısınız?

• Üreticiden aracısız: Ankara/Kahramankazan'daki HAVİKSAN üretim tesisi güvencesiyle satış yapıyoruz; teknik soru, imalat ve satış aynı çatı altında.
• Geniş ve gerçek stok: Z serisinde 14 model, 5.000–100.000 m³/h debi ve 0,75–37 kW motor gücü aralığı ile küçük atölyeden büyük tesise kadar tek kategoriden çözüm.
• Ücretsiz mühendislik desteği: Mahal ölçülerinizi ve kanal hattınızı iletin; debi hesabını ve basınç kaybı kontrolünü sizin için yapıp doğru kademeyi birlikte belirleyelim.
• Özel imalat imkânı: Farklı çıkış pozisyonu, özel flanş ölçüsü veya proje şartnamesine özel gövde talepleriniz üretim tesisimizde karşılanır.
• Güvenli ve esnek alışveriş: Stoktan hızlı kargo, kredi kartına 12 taksit ve 14 gün iade hakkı.

Hangi kademenin işinizi göreceğinden emin değilseniz tahminle sipariş vermeyin: mahal ölçülerinizi, kanal uzunluğunuzu ve kullanım amacınızı bize iletin, hesabı birlikte yapalım. Debi ve basınç ihtiyacınızı adım adım belirlemek için fan seçim ve debi hesabı sayfamızı kullanabilir; basınç sınıfını karşılaştırmak için AS serisi kare tip alçak basınçlı salyangoz fan ve öne eğik kanat alternatifi olan RA B serisi kategorilerini de inceleyebilirsiniz.

İlgili Rehber

Seçim yaparken sık karşılaşılan hataları salyangoz fan ve hücreli aspiratör rehberi yazımızda topladık.
