Yüksek Basınçlı Radyal Fan Modelleri ve Fiyatları

Yüksek Basınçlı Radyal (Salyangoz) Fan Nedir?

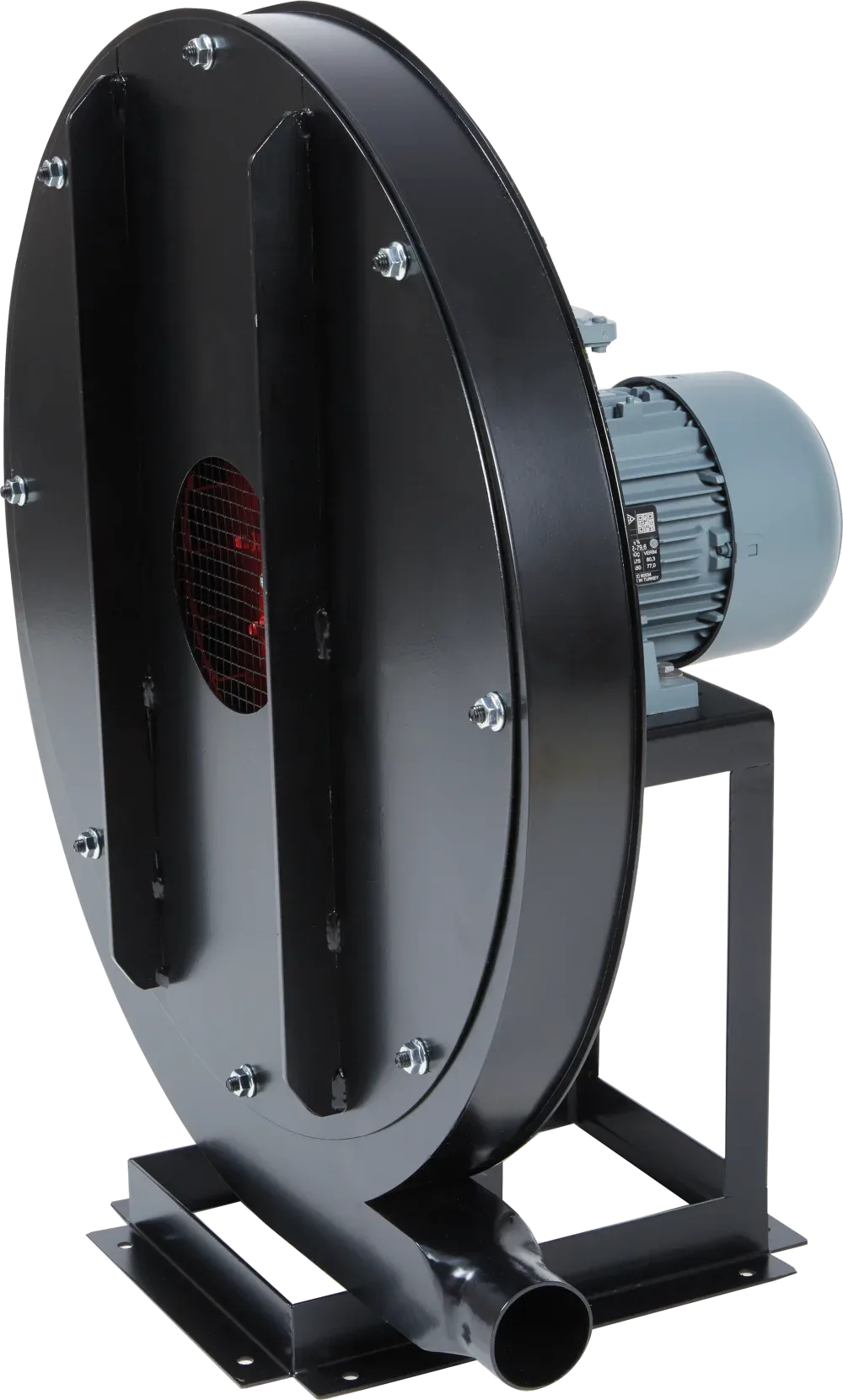

Yüksek basınçlı radyal fan, düşük hava debisinde çok yüksek basınç üretmek için tasarlanmış, radyal kanatlı salyangoz gövdeli fandır. Sektörde yüksek basınçlı salyangoz fan veya yüksek basınçlı santrifüj fan olarak anılır. Diğer radyal serilerden ayrılan yanı çark geometrisidir: kanatlar arka plaka üzerinde radyal dizilir ve çark çapı, debiye oranla büyük tutulur; böylece hava az miktarda ama yüksek basınçla basılır. Bu sayfa Salyangoz Fanlar kategorisinin bir parçasıdır.

Havalandırma Pazarı'nda BVN üretimi 11 yüksek basınçlı radyal fan modeli bulunur; kapasiteler 350 m³/h ile 1.500 m³/h arasındadır. Debi değerlerinin düşük görünmesi bir eksiklik değil, bu kategorinin tanımıdır: burada aranan şey hava miktarı değil, dirence karşı basma gücüdür.

Yüksek Basınçlı Radyal Fanın Ayırt Edici Özellikleri

• Radyal kanat, büyük çark çapı — Düşük debide yüksek basınç üretmenin temel yolu; kanatlar arka plaka üzerinde dik dizilir.
• Yüksek dirence karşı kararlı çalışma — Filtre, siklon veya uzun nakil hattı gibi direncin sürekli değiştiği sistemlerde çalışma noktası kararlıdır.
• Partikül taşımaya uygunluk — Radyal kanat yapısı ince taneli malzemenin kanat üzerinde birikmesini zorlaştırır.
• Kompakt debi bandı — 350-1.500 m³/h; nokta emiş ve tekil makine bağlantıları için idealdir.

Daha yüksek debiye ihtiyaç varsa orta veya alçak basınçlı radyal serilere bakmalısınız. Genel mahal havalandırması için kanal tipi fanlar veya aksiyel fanlar daha ekonomiktir.

Yüksek Basınçlı Radyal Fan Nasıl Seçilir? (3 Adımda)

1. Adım — Önce Basıncı, Sonra Debiyi Belirleyin

Bu kategoride sıralama diğerlerinin tersidir. Önce sistemin toplam direnci hesaplanır, sonra o basınçta gereken debi belirlenir. Kaba yaklaşım: düz kanalda metre başına 1-2 Pa, her 90° dirsekte 15-25 Pa, siklonda 300-800 Pa, torbalı filtrede 800-1.500 Pa. Örnek: 15 metre kanal (≈25 Pa), 3 dirsek (≈60 Pa), bir siklon (≈600 Pa) ve bir torbalı filtre (≈1.000 Pa) içeren nokta emiş hattında toplam kayıp yaklaşık 1.685 Pa'dır. Bu, alçak veya orta basınçlı bir fanın karşılayamayacağı bir değerdir; yüksek basınçlı seri gerekir.

2. Adım — Emiş Noktası Sayısını Netleştirin

Yüksek basınçlı fanlar genellikle nokta emiş uygulamalarında kullanılır: tek bir tezgâh, makine veya kesim noktasından doğrudan emiş yapılır. Birden fazla nokta aynı fana bağlanacaksa her noktanın aynı anda mı yoksa dönüşümlü mü çalışacağı belirlenmelidir; hepsi aynı anda açık olacaksa debi buna göre toplanmalı, aksi halde damperli ayrım yapılmalıdır.

3. Adım — Taşınan Malzemeye Göre Gövde ve Kanat Seçin

• İnce toz, kuru partikül → standart radyal kanatlı model.
• Aşındırıcı malzeme (mermer tozu, seramik) → kalın cidarlı gövde, düzenli aşınma kontrolü.
• Nemli veya yapışkan partikül → temizlik erişimi kolay montaj konumu tercih edilmelidir.
• Patlayıcı toz → ATEX sertifikalı exproof model zorunludur.

Yüksek Basınçlı Radyal Fan Kullanım Alanları

• Mermer ve doğal taş işleme — Kesim ve taşlama noktalarından yüksek dirençli hatla toz emişi.
• Plastik ve granül nakli — Malzemenin hava akımıyla taşındığı hatlar.
• Matbaa ve kâğıt sanayi — Kesim artığı ve kâğıt tozu emişi.
• Mobilya, kereste ve sunta üretimi — Tekil makine bağlantılı talaş emişi.
• Seramik ve döküm tesisleri — Yoğun partikül içeren proses noktaları.
• Torbalı filtre ve siklonlu sistemler — Yüksek filtre direncinin bulunduğu tüm uygulamalar.

Montaj ve Kullanım İpuçları

• Fanı filtreden sonra konumlandırın. Temiz taraf montajı, çarkın malzemeyle temasını azaltır ve fan ömrünü uzatır.
• Hava hızını koruyun. Nakil hatlarında hız düşerse malzeme kanalda çöker; kesit gereğinden büyük seçilmemelidir.
• Filtre direncini izleyin. Fark basınç göstergesi, filtrenin ne zaman temizleneceğini gösteren en pratik araçtır.
• Aşınma kontrolü yapın. Aşındırıcı malzemede kanat kenarları incelir; titreşim artışı ilk uyarıdır.
• Dönüş yönünü doğrulayın. Ters dönen fan hava basar gibi görünür ama basıncın çok altında çalışır.
• Titreşimi izole edin. Yüksek devirli çalışan bu fanlarda esnek bağlantı ve titreşim takozu daha da önemlidir.
• Ses yalıtımını planlayın. Yüksek basınçlı fanlar doğası gereği gürültülüdür; kanal hattına susturucu eklemek etkili çözümdür.

Yüksek Basınçlı Radyal Fan Fiyatlarını Ne Belirler?

Fiyatı belirleyen ana etkenler basınç değeri, çark çapı, motor gücü ve gövde sac kalınlığıdır. Yüksek basınç üretmek için büyük çaplı ve dayanıklı çark gerekir; bu da malzeme ve işçilik maliyetini artırır. Aşındırıcı malzeme taşınan uygulamalarda tercih edilen kalın cidarlı gövdeler ek maliyet getirir. Debi düşük olmasına rağmen bu fanların fiyatı, aynı debideki alçak basınçlı modellerin üzerindedir; çünkü belirleyici olan debi değil basınçtır. Havalandırma Pazarı'nda ürünler üreticiden aracısız sunulur, kredi kartına 12 taksit imkânı vardır. Fiyatlar KDV hariç nettir; %20 KDV sepette eklenir.

Neden Havalandırma Pazarı'ndan Yüksek Basınçlı Radyal Fan Almalısınız?

• Üreticiden aracısız — HAVİKSAN güvencesiyle ara satıcısız fiyat.
• Doğru basınç sınıfı — 350-1.500 m³/h aralığında 11 model, yüksek dirençli hatlar için.
• Ücretsiz mühendislik desteği — Hat uzunluğu, dirsek sayısı, siklon ve filtre bilgisini iletin, toplam basınç kaybını birlikte hesaplayalım.
• Özel imalat — Aşındırıcı malzeme ve özel basınç noktaları için siparişe özel üretim.
• Güvenli alışveriş — 12 taksit, 14 gün iade hakkı, stoktan hızlı kargo.

Yüksek basınçlı uygulamalarda yanlış fan seçimi hattın tıkanmasına ve üretimin durmasına yol açar. Kanal uzunluğunu, dirsek sayısını, siklon/filtre bilgisini ve taşınan malzemenin cinsini bize iletin; hesabı birlikte yapalım. Ayrıntı için basınç kaybı hesabı ve salyangoz fan nedir yazılarımızı okuyabilirsiniz.
