Dıştan Rotorlu Radyal (Salyangoz) Fan Nedir?

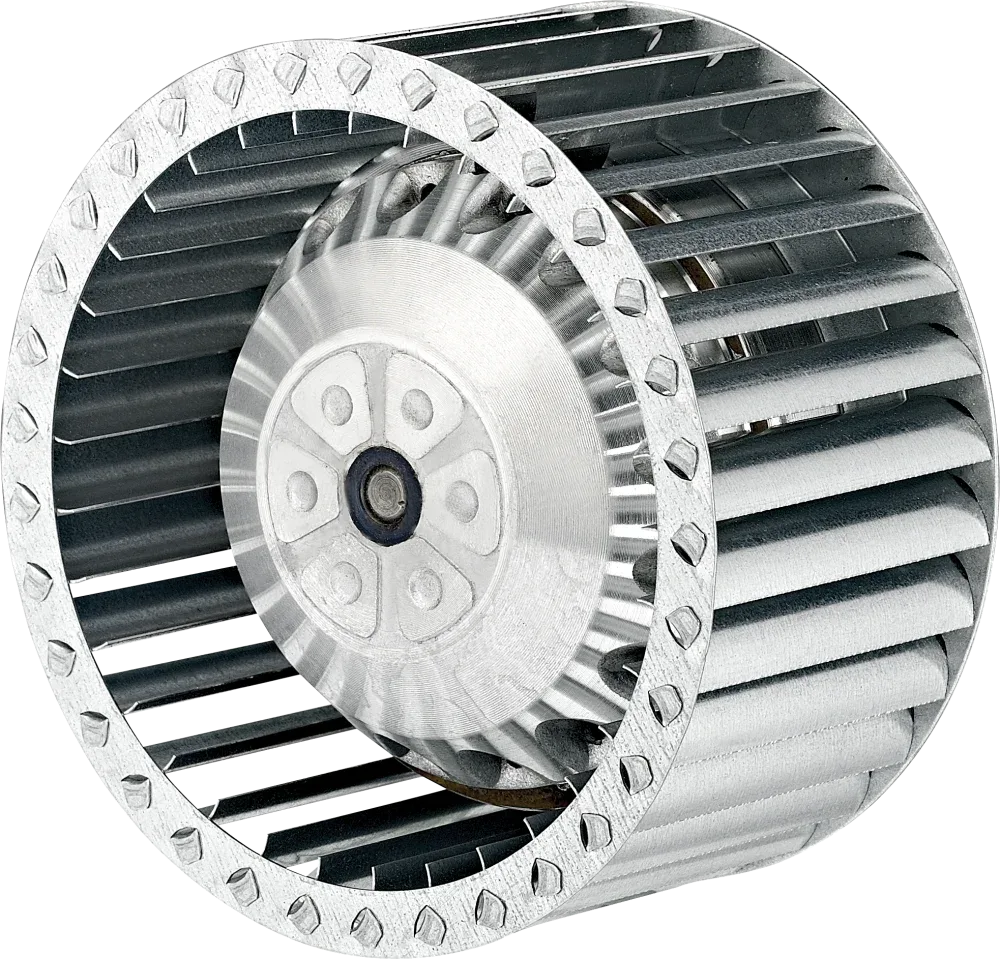

Dıştan rotorlu radyal fan, motorun döner kısmının (rotor) dışta, sabit kısmının (stator) içte konumlandığı özel motor yapısına sahip kompakt salyangoz fandır. Sektörde dıştan rotorlu santrifüj fan veya external rotor fan olarak anılır. Klasik motorda rotor içte döner ve motor fanın yanında ayrı bir hacim kaplar; dıştan rotorlu yapıda ise fan çarkı doğrudan rotorun üzerine oturur. Sonuç: kayış, kasnak, kaplin ve ayrı motor yatağı olmadan çok daha kompakt bir gövde. Bu sayfa Salyangoz Fanlar kategorisinin bir parçasıdır.

Havalandırma Pazarı'nda BVN üretimi 8 dıştan rotorlu radyal fan modeli bulunur; kapasiteler 275 m³/h ile 4.000 m³/h arasındadır. Yüksek statik basınç, laminer hava akışı ve düşük ses seviyesi bu ailenin ortak özellikleridir.

Dıştan Rotorlu Yapının Sağladığı Avantajlar

• Kompaktlık — Motor ve çark iç içe olduğu için gövde belirgin şekilde küçüktür; cihaz içi montajlarda yer kazandırır.
• Aktarma elemanı yok — Kayış, kasnak ve kaplin bulunmadığı için bu parçaların aşınması, gerginlik ayarı ve verim kaybı da yoktur.
• Düşük ses seviyesi — Aktarma gürültüsü ortadan kalkar; laminer akış tasarımıyla birlikte sessiz çalışma sağlar.
• Motor soğutması — Dışta dönen rotor hava akımıyla temas ettiği için motor kendi kendini soğutur.
• Devir kontrolüne uygunluk — Bu yapı hız kontrolüyle iyi çalışır; debi ihtiyaca göre kolayca ayarlanabilir.

Aynı teknoloji kanal içi uygulamalarda da kullanılır; yuvarlak kanal tipi fanlar kategorisinde dıştan rotorlu modeller bulunur. Daha yüksek debi gerekiyorsa çift emişli radyal seriler tercih edilmelidir.

Dıştan Rotorlu Radyal Fan Nasıl Seçilir? (3 Adımda)

1. Adım — Montaj Yerinin Ölçüsünü Belirleyin

Bu kategorinin varlık sebebi kompaktlıktır; dolayısıyla seçim genellikle mevcut bir hacme sığdırma problemidir. Klima cihazı, ısı geri kazanım ünitesi, kabin veya makine gövdesi içine yerleştirilecekse önce kullanılabilir iç ölçü belirlenir, ardından o ölçüye sığan gövdeler arasından debi-basınç ihtiyacını karşılayan model seçilir. Yer kısıtı yoksa ve yüksek debi gerekiyorsa çift emişli seriler daha ekonomik olabilir.

2. Adım — Debi ve Statik Basıncı Hesaplayın

Cihaz içi uygulamalarda hesap, cihazın toplam iç direnci üzerinden yapılır: eşanjör, filtre, damper ve kanal bağlantılarının kayıpları toplanır. Kaba yaklaşım: eşanjör 50-150 Pa, kaset filtre 50-150 Pa, damper 20-50 Pa. Örnek: bir eşanjör (≈100 Pa), bir filtre (≈80 Pa) ve iki damper (≈60 Pa) içeren bir cihazda toplam iç direnç yaklaşık 240 Pa'dır; buna kanal hattı kaybı eklenir. Fanın seçilen debide bu basıncı karşılayabilmesi gerekir; aksi halde cihaz etiket değerinin altında çalışır.

3. Adım — Devir Kontrolü Gerekip Gerekmediğine Karar Verin

• Sabit debi yeterli → standart bağlantı, ek cihaz gerekmez.
• Kademeli debi isteniyor → hız kontrol cihazı ile devir ayarı; bu yapı bu kullanıma çok uygundur.
• Sessizlik öncelikli → düşük devirde çalıştırmak ses seviyesini belirgin şekilde düşürür.
• Sürekli tam yük → devir kontrolü gereksizdir, doğrudan besleme yeterlidir.

Dıştan Rotorlu Radyal Fan Kullanım Alanları

• Klima ve iklimlendirme cihazları — Cihaz içi hava sirkülasyonu; kompaktlık burada belirleyicidir.
• Isı geri kazanım üniteleri — Taze hava ve egzoz hatlarında sessiz çalışma gereksinimi.
• Kanal tipi fan gövdeleri — Yuvarlak ve dikdörtgen kanal fanlarının çekirdeği.
• Makine ve pano soğutması — Sınırlı hacimde yüksek statik basınç ihtiyacı.
• Ticari mutfak cihazları — Kompakt gövde ve düşük ses.
• Laboratuvar ve tıbbi cihazlar — Laminer akış ve sessizlik gerektiren uygulamalar.

Montaj ve Kullanım İpuçları

• Motor soğutmasını engellemeyin. Dıştan rotorlu motor kendini hava akımıyla soğutur; rotorun etrafını tamamen kapatan bir montaj motorun aşırı ısınmasına yol açar.
• Emiş ağzını serbest bırakın. Kompakt gövdelerde emiş mesafesi zaten kısıtlıdır; ek engel debiyi hızla düşürür.
• Titreşimi izole edin. Küçük gövdeli fanlarda bile titreşim cihaz paneline aktarılırsa rahatsız edici uğultu oluşur; takoz veya conta kullanın.
• Hız kontrolünü uygun cihazla yapın. Devir ayarı için üreticinin önerdiği kontrol tipini kullanın; uyumsuz cihaz motorun ısınmasına neden olabilir.
• Toz birikimini temizleyin. Kompakt çarklarda küçük miktarda birikim bile dengesizlik yaratır.
• Yatak ömrünü izleyin. Aktarma elemanı olmadığı için bakım kalemi azdır; ana izlenecek nokta rulman sesi ve titreşimdir.
• Devreye alma öncesi dönüş yönünü kontrol edin. Ters dönüş debiyi ciddi şekilde düşürür.

Dıştan Rotorlu Radyal Fan Fiyatlarını Ne Belirler?

Fiyatı belirleyen ana etkenler debi-basınç noktası, çark çapı ve motor gücüdür. Dıştan rotorlu motor teknolojisi, klasik motorlu eşdeğerine göre üretim açısından daha özel bir yapıdır; buna karşılık kayış, kasnak ve kaplin gibi parçalar bulunmadığı için toplam sistem maliyeti çoğu zaman dengelenir. Kompakt gövde, sessiz çalışma ve düşük bakım ihtiyacı bu ailenin sunduğu değerdir. 275 m³/h'lik bir model ile 4.000 m³/h'lik bir model arasında belirgin fark bulunur. Havalandırma Pazarı'nda ürünler üreticiden aracısız sunulur, kredi kartına 12 taksit imkânı vardır. Fiyatlar KDV hariç nettir; %20 KDV sepette eklenir.

Neden Havalandırma Pazarı'ndan Dıştan Rotorlu Radyal Fan Almalısınız?

• Üreticiden aracısız — HAVİKSAN güvencesiyle ara satıcısız fiyat.
• Kompakt çözüm — 275-4.000 m³/h aralığında 8 model, dar hacimlere sığan gövdeler.
• Ücretsiz mühendislik desteği — Cihaz iç ölçünüzü ve direnç bilgilerinizi iletin, uygun gövdeyi birlikte belirleyelim.
• Özel imalat — Cihaz içi montaj için özel bağlantı ve ölçü çözümleri.
• Güvenli alışveriş — 12 taksit, 14 gün iade hakkı, stoktan hızlı kargo.

Cihaz içine fan yerleştirecekseniz kullanılabilir iç ölçüyü, hedef debiyi ve cihazın toplam iç direncini bize iletin; uygun modeli birlikte seçelim. Fan teknolojileri hakkında ayrıntı için radyal fan mı aksiyal fan mı, devir kontrolü için fan hız kontrolü ve frekans invertörü yazılarımızı okuyabilir, sıkça sorulan sorular sayfamıza göz atabilirsiniz.
