Çift Emişli Radyal Fan Modelleri ve Fiyatları

Çift Emişli Radyal (Salyangoz) Fan Nedir?

Çift emişli radyal fan, havayı çarkın her iki yanından birden alan salyangoz gövdeli fandır. Sektörde çift emişli santrifüj fan veya DIDW fan (Double Inlet Double Width) olarak da anılır. Tek emişli modelden farkı yapısaldır: çark iki taraflı olduğu için aynı gövde ölçüsünde yaklaşık iki kat hava geçirilebilir. Bu, yer kısıtı olan cihaz içi montajlarda belirleyici bir avantajdır; klima santralleri ve hücreli fanların standart çözümü bu yüzden çift emişli fanlardır. Bu sayfa Salyangoz Fanlar kategorisinin bir parçasıdır.

Havalandırma Pazarı'nda BVN üretimi 20 çift emişli radyal fan modeli bulunur; kapasiteler 1.300 m³/h ile 40.000 m³/h arasındadır. Doğrudan akuple ve kayış-kasnak tahrikli seçenekler mevcuttur; kayış-kasnak tahrik, çalışma noktasının projeye göre ince ayarlanmasına imkân verir.

Çift Emişli Radyal Fan Çeşitleri

• Kayış kasnaklı öne eğimli (BRV serisi) — 700 m³/h ile 25.000 m³/h bandında üretilir. Kasnak değişimiyle devir ayarlanabildiği için aynı gövde farklı projelere uyarlanabilir. BRV-K modelleri güçlendirilmiş yapıdadır.

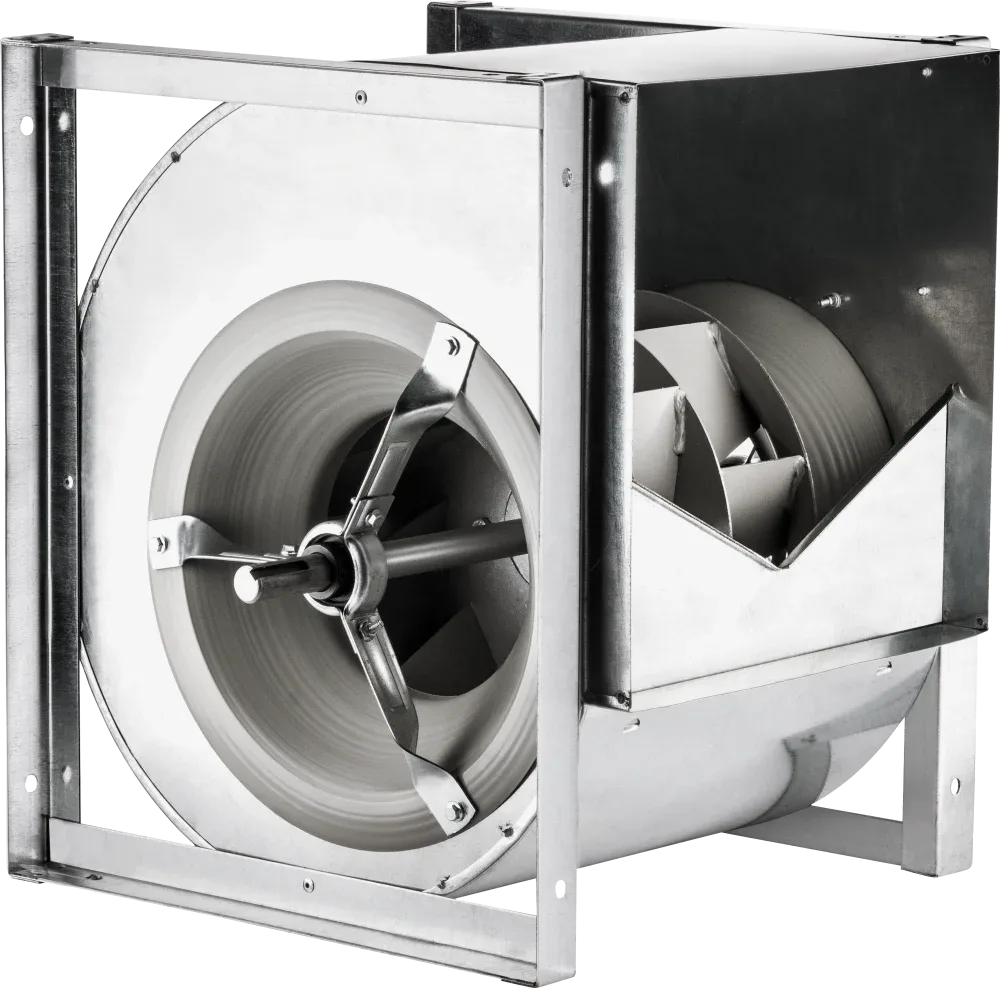

• Direkt akuple öne eğimli (BDD serisi) — Kendinden motorlu, sık kanatlı yapı. 1.800-5.180 m³/h bandında; klima santrali, fan coil ve ısı geri kazanım cihazlarında sessizlik ve tasarruf beklenen uygulamalarda tercih edilir.
• Kayış kasnaklı geriye eğimli (BSF serisi) — 1.000 m³/h ile 40.000 m³/h bandında; geriye eğimli kanat yapısı sayesinde daha yüksek verim ve kararlı çalışma sağlar. Klima santralleri ve hücreli fanların ana bileşenidir.
• Sac ve kompozit gövdeli çift emişli modeller (ÇES / OÇES) — DKP sacdan imal edilip elektrostatik toz boya ile boyanır. Sera, fabrika, depo ve AVM gibi büyük hacimlerin havalandırmasında kullanılır.

Aynı hava debisini tek emişli bir fanla sağlamak isterseniz daha büyük gövdeye ihtiyaç duyarsınız; bu yüzden cihaz içi montajlarda çift emiş neredeyse standarttır. Hücre içinde hazır çözüm arıyorsanız sık kanatlı hücreli aspiratörler kategorisine bakabilirsiniz.

Çift Emişli Radyal Fan Nasıl Seçilir? (3 Adımda)

1. Adım — Debiyi ve Kullanılacak Cihazı Belirleyin

Çift emişli fanlar çoğunlukla bir cihazın içinde çalışır: klima santrali, hücreli aspiratör, ısı geri kazanım cihazı veya fan coil. Bu yüzden seçim iki bilgiyle başlar: gereken hava debisi ve fanın sığacağı hücre ölçüsü. Debi hesabı standarttır:

Hacim (m³) = en × boy × yükseklik  →  Debi (m³/h) = hacim × saatlik hava değişim sayısı

Örnek: 25 m × 15 m ölçüsünde ve 4 m yüksekliğindeki bir mağazanın hacmi 25 × 15 × 4 = 1.500 m³'tür; 6 kat hava değişimiyle gerekli debi 1.500 × 6 = 9.000 m³/h olur. Bu değer kataloğumuzun orta bandına denk gelir ve tek gövdeyle karşılanabilir.

2. Adım — Kanat Yönünü Verime Göre Seçin

Öne eğimli kanat aynı devirde daha yüksek debi verir ve gövde kompakttır; ilk yatırım maliyeti düşüktür. Geriye eğimli kanat ise daha yüksek verimle çalışır, aynı debiyi daha az elektrikle sağlar ve aşırı yüklenmeye karşı daha kararlıdır. Gün boyu çalışan sistemlerde geriye eğimli kanadın enerji tasarrufu, aradaki fiyat farkını zamanla kapatır. Kısa süreli veya mevsimlik kullanımda öne eğimli model ekonomik kalır.

3. Adım — Tahrik Tipini Belirleyin

• Sabit çalışma noktası, az bakım isteniyor → doğrudan akuple (BDD).
• Devir projede ayarlanacak, ileride değişebilir → kayış-kasnak (BRV, BSF).
• Yüksek debi, klima santrali içi → geriye eğimli BSF serisi.
• Sessizlik öncelikli, konfor uygulaması → sık kanatlı BDD serisi.

Çift Emişli Radyal Fan Kullanım Alanları

• Klima santralleri (AHU) — Santralin hava basma ünitesi; en yaygın kullanım alanı.
• Hücreli aspiratörler — Hazır hücre içinde çift emişli fan standart bileşendir.
• Isı geri kazanım cihazları — Taze hava ve egzoz hatlarının her ikisinde.
• Fan coil üniteleri — Sessizlik ve kompaktlık gerektiren konfor uygulamaları.
• AVM ve büyük mağazalar — Merkezi havalandırma sistemleri.
• Sera ve tarımsal yapılar — Büyük hacimlerde yüksek debi ihtiyacı.
• Fabrika ve depo havalandırması — Genel mahal hava değişimi.

Montaj ve Kullanım İpuçları

• Her iki emiş ağzını da serbest bırakın. Çift emişli fanın en sık yapılan montaj hatası, bir emiş ağzının duvara veya hücre cidarına yaslanmasıdır; bu, fanı fiilen tek emişli hale getirir ve debiyi ciddi şekilde düşürür.
• Dönüş yönünü doğrulayın. Ters dönen radyal fan hava basıyor gibi görünür ama etiket debisinin çok altında çalışır; trifaze bağlantıda faz sırası kontrol edilmelidir.
• Kayış gerginliğini ayarlayın. Gevşek kayış debi kaybı, aşırı gergin kayış rulman aşınması yaratır. Kayışlı modellerde periyodik kontrol şarttır.
• Çark dengesini koruyun. Kanat üzerinde biriken toz dengesizlik yaratır; titreşim artışı ilk uyarı işaretidir.
• Titreşimi gövdeye aktarmayın. Fan ile hücre arasına titreşim takozu, kanal bağlantısına esnek bağlantı kullanın.
• Filtre bakımını aksatmayın. Santral içi uygulamalarda tıkalı filtre çalışma noktasını kaydırır ve debi düşer.
• Devir ayarı için uygun cihaz kullanın. Debi fazlaysa devir düşürmek en ekonomik çözümdür; seçenekler için hız anahtarı kategorisine bakabilirsiniz.

Çift Emişli Radyal Fan Fiyatlarını Ne Belirler?

Fiyatı belirleyen ana etkenler debi kapasitesi, çark çapı, kanat yönü ve tahrik tipidir. Geriye eğimli kanatlı modeller, daha karmaşık çark üretimi nedeniyle öne eğimli eşdeğerlerinden yüksek fiyatlıdır; buna karşılık işletme ömrü boyunca elektrik tasarrufu sağlar. Kayış-kasnak tahrikli modellerde kasnak, kayış ve yatak grubu maliyeti artırır ama devir esnekliği verir. Gövde sac kalınlığı ve boyama tipi de fiyata yansır. 1.300 m³/h'lik bir model ile 40.000 m³/h'lik bir model arasında büyük fark bulunur. Havalandırma Pazarı'nda ürünler üreticiden aracısız sunulur, kredi kartına 12 taksit imkânı vardır. Fiyatlar KDV hariç nettir; %20 KDV sepette eklenir.

Neden Havalandırma Pazarı'ndan Çift Emişli Radyal Fan Almalısınız?

• Üreticiden aracısız — HAVİKSAN güvencesiyle ara satıcısız fiyat.
• Geniş kapasite bandı — 1.300-40.000 m³/h aralığında 20 model, dört farklı seri.
• Ücretsiz mühendislik desteği — Mahal ölçünüzü ve hücre boyutlarınızı iletin, uygun gövdeyi birlikte belirleyelim.
• Özel imalat — Santral ve cihaz içi montaj için özel ölçü ve bağlantı çözümleri.
• Güvenli alışveriş — 12 taksit, 14 gün iade hakkı, stoktan hızlı kargo.

Klima santrali veya hücre içi montaj yapacaksanız hücre iç ölçülerini ve hedef debiyi bize iletin; uygun gövde ve kanat tipini birlikte seçelim. Fan tipleri arasındaki farkı anlamak için radyal fan mı aksiyal fan mı, santral bileşenleri için klima santrali (AHU) bileşenleri yazılarımızı okuyabilir, sıkça sorulan sorular sayfamıza göz atabilirsiniz.
