Orta Basınçlı Radyal Fan Modelleri ve Fiyatları

Orta Basınçlı Radyal (Salyangoz) Fan Nedir?

Orta basınçlı radyal fan, dirençli kanal hatlarında ve malzeme taşıma uygulamalarında kullanılan, radyal kanatlı salyangoz gövdeli fandır. Sektörde orta basınçlı salyangoz fan veya santrifüj aspiratör olarak anılır. Alçak basınçlı serilerden farkı kanat geometrisidir: kanatlar çarkın arka plakası üzerinde radyal (dik) konumlandırılır; bu yapı, hava içinde partikül bulunduğunda bile kararlı çalışma ve daha yüksek basınç sağlar. Bu sayfa Salyangoz Fanlar kategorisinin bir parçasıdır.

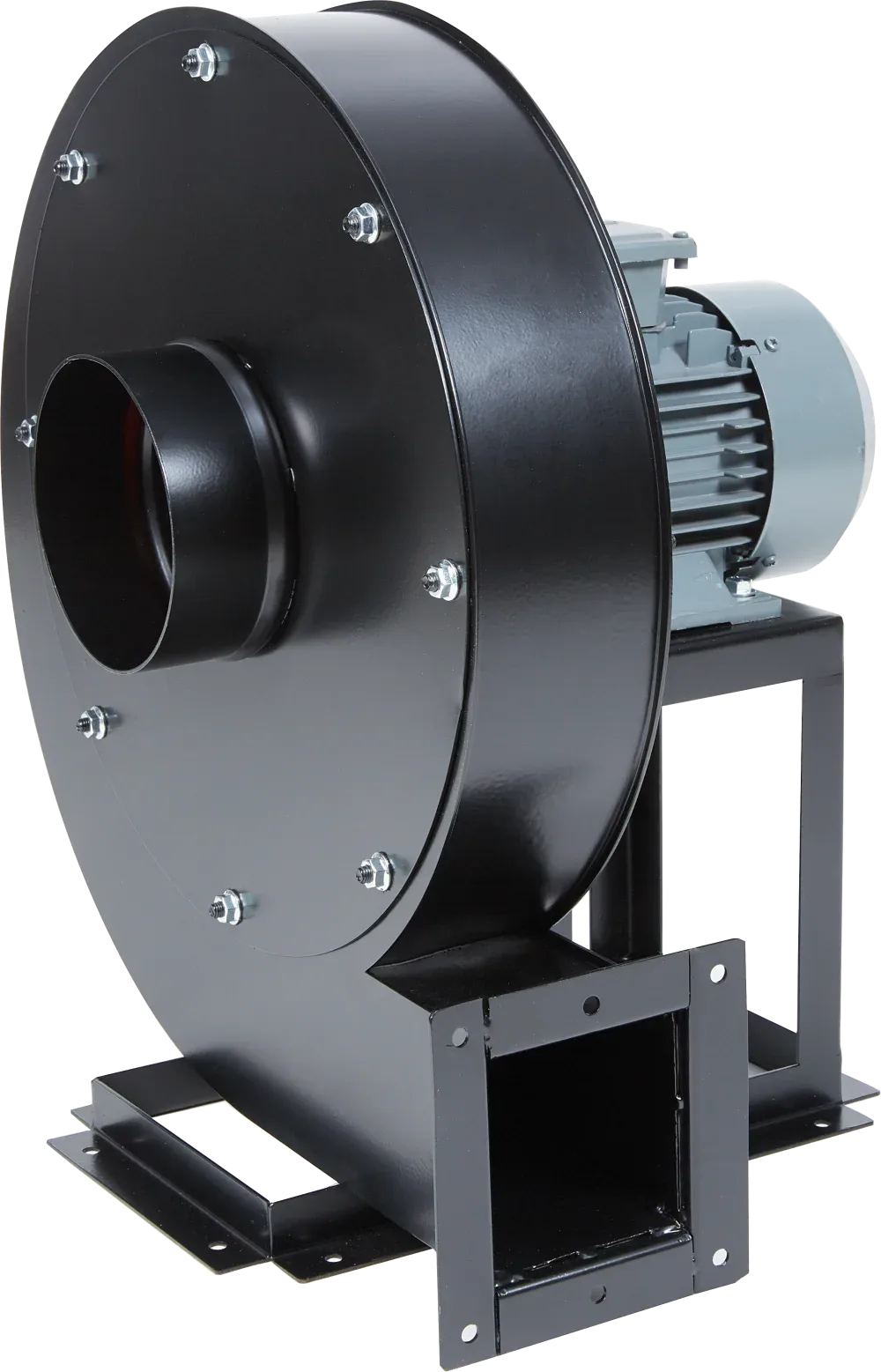

Havalandırma Pazarı'nda BVN üretimi 11 orta basınçlı radyal fan modeli bulunur; kapasiteler 950 m³/h ile 4.000 m³/h arasındadır. Doğrudan akuple veya kayış-kasnak tahrikli seçenekleri vardır; kayış-kasnak seçeneği devrin projeye göre ayarlanabilmesini sağlar.

Orta Basınçlı Radyal Fanın Ayırt Edici Özellikleri

• Radyal (dik) kanat — Kanatlar arka plaka üzerinde dik durur; partikül taşıyan havada tıkanma ve birikme riski düşüktür.
• Basınç-debi dengesi — Alçak basınçlı serilerden daha yüksek basınç, yüksek basınçlı serilerden daha yüksek debi verir; iki uç arasındaki ihtiyaçları karşılar.
• Malzeme naklinde kullanılabilirlik — İnce taneli malzeme (mermer tozu, granül, plastik kırığı) hava akımıyla taşınabilir.
• Tahrik seçeneği — Doğrudan akuple veya kayış-kasnak; ikincisi devir ayarı esnekliği verir.

Daha yüksek basınç gerekiyorsa yüksek basınçlı radyal seriye, daha yüksek debi ve düşük direnç söz konusuysa alçak basınçlı seriye bakmalısınız. Toz toplama sistemlerinin bütünü için toz ve talaş toplama sistemleri rehberimizi öneririz.

Orta Basınçlı Radyal Fan Nasıl Seçilir? (3 Adımda)

1. Adım — Taşınan Havanın İçeriğini Belirleyin

Bu kategoride ilk soru debi değil, havanın ne taşıdığıdır. Temiz hava mı, toz mu, talaş mı, yapışkan zerrecik mi? Temiz hava için alçak basınçlı seriler daha ekonomiktir. Partikül taşınıyorsa radyal kanat gereklidir; öne eğimli kanatlı bir fan bu işte kısa sürede tıkanır ve dengesi bozulur. Taşınan malzemenin tane boyutu ve yoğunluğu, gerekli hava hızını dolayısıyla debiyi belirler.

2. Adım — Hat Direncini Hesaplayın

Toz toplama ve nakil hatlarında direnç, konfor havalandırmasına göre çok yüksektir. Kaba yaklaşım: düz kanalda metre başına 1-2 Pa, her 90° dirsekte 15-25 Pa, siklonda 300-800 Pa, torbalı filtrede 800-1.500 Pa kayıp oluşur. Örnek: 20 metre kanal (≈30 Pa), 4 dirsek (≈80 Pa) ve bir siklon (≈500 Pa) içeren bir hatta toplam kayıp yaklaşık 610 Pa'dır. Fanın bu basınçta hedeflenen debiyi verebilmesi gerekir; aksi halde hat tıkanır ve malzeme kanalda birikir.

3. Adım — Tahrik ve Montaj Tipini Seçin

• Sabit çalışma noktası, bakım kolaylığı önemli → doğrudan akuple model.
• Devir projeye göre ayarlanacak → kayış-kasnak tahrikli model.
• Aşındırıcı malzeme taşınıyor → kanat ve gövde kalınlığı yüksek modeller, düzenli aşınma kontrolü.
• Patlayıcı toz riski var → ATEX sertifikalı exproof model şarttır.

Orta Basınçlı Radyal Fan Kullanım Alanları

• Toz toplama sistemleri — Siklon ve filtre üniteleriyle birlikte çalışan emiş hatları.
• Mermer ve doğal taş işleme — Kesim ve taşlama tozunun emilmesi.
• Mobilya, kereste ve sunta üretimi — Talaş ve toz naklinin ana fanı.
• Matbaa ve kâğıt sanayi — Kesim artıklarının ve kâğıt tozunun tahliyesi.
• Plastik işleme — Granül ve kırık malzeme naklinde hava akımı sağlanması.
• Seramik ve döküm tesisleri — Yüksek partikül yoğunluklu proses egzozları.
• Duman ve egzoz tahliyesi — Dirençli hatlarda ortam egzozu.

Montaj ve Kullanım İpuçları

• Hava hızını malzemeye göre koruyun. Nakil hatlarında hız düşerse malzeme kanal dibine çöker ve hat tıkanır; kanal kesiti gereğinden büyük seçilmemelidir.
• Dikey hatlarda hız payı bırakın. Yukarı doğru taşımada malzemenin düşmemesi için yatay hatlardan daha yüksek hız gerekir.
• Aşınmayı düzenli kontrol edin. Aşındırıcı malzemede kanat kenarları zamanla incelir; bu dengesizlik ve titreşim yaratır.
• Filtre direncini takip edin. Filtre tıkandıkça direnç artar ve debi düşer; fark basınç göstergesi kullanmak en pratik çözümdür.
• Dönüş yönünü doğrulayın. Ters dönen fan hava basar gibi görünür ama debinin çok altında çalışır.
• Titreşimi izole edin. Esnek bağlantı ve titreşim takozu, hem gürültüyü hem yapıya iletilen zorlanmayı azaltır.
• Kayış gerginliğini ayarlayın. Gevşek kayış debi kaybı, aşırı gergin kayış rulman aşınması yaratır.

Orta Basınçlı Radyal Fan Fiyatlarını Ne Belirler?

Fiyatı belirleyen ana etkenler debi-basınç noktası, çark çapı, motor gücü ve tahrik tipidir. Radyal kanatlı çarklar, öne eğimli kanatlara göre daha kalın sac ve daha dayanıklı yapı gerektirdiği için maliyeti artırır. Kayış-kasnak tahrikli modellerde kasnak ve yatak grubu ek maliyet getirir, buna karşılık devir ayarı esnekliği sağlar. Aşındırıcı malzeme taşınan uygulamalarda tercih edilen kalın cidarlı gövdeler de fiyata yansır. Havalandırma Pazarı'nda ürünler üreticiden aracısız sunulur, kredi kartına 12 taksit imkânı vardır. Fiyatlar KDV hariç nettir; %20 KDV sepette eklenir.

Neden Havalandırma Pazarı'ndan Orta Basınçlı Radyal Fan Almalısınız?

• Üreticiden aracısız — HAVİKSAN güvencesiyle ara satıcısız fiyat.
• Doğru kanat tipi — 950-4.000 m³/h aralığında 11 model, partikül taşımaya uygun radyal kanat.
• Ücretsiz mühendislik desteği — Hat uzunluğu, dirsek sayısı ve filtre bilgisini iletin, basınç kaybını birlikte hesaplayalım.
• Özel imalat — Aşındırıcı malzeme ve özel debi-basınç noktaları için siparişe özel üretim.
• Güvenli alışveriş — 12 taksit, 14 gün iade hakkı, stoktan hızlı kargo.

Toz toplama ve nakil hatlarında fan seçimi, hattın tamamının hesaplanmasını gerektirir. Kanal uzunluğunu, dirsek sayısını, siklon veya filtre bilgisini ve taşınan malzemenin cinsini bize iletin; hesabı birlikte yapalım. Ayrıntılı bilgi için toz ve talaş toplama sistemleri ile basınç kaybı hesabı yazılarımızı okuyabilir, diğer sorularınız için sıkça sorulan sorular sayfamıza veya fan seçim aracımıza göz atabilirsiniz.
